夏季高溫環境下，濕簾降溫系統作為一種高效環保的降溫方式被廣泛用于畜禽養殖，園藝種植，工業生產等領域。影響濕簾降溫效果的因素有很多，外界空氣溫濕度、濕簾自身結構是影響其降溫效率的最主要因素，高溫低濕環境下濕簾的降溫效率較高，45°×45°的角度組合較45°×15°降溫效率高。其次濕簾的循環水量和過簾風速也會影響降溫效果，而進水溫度對其降溫效果的影響微乎其微。在使用及配置畜禽舍濕簾系統時，應綜合考慮影響其降溫效果的各因素，以達到最佳使用效果。

關鍵詞：濕簾；降溫效率；溫濕度；過簾風速；循環水量

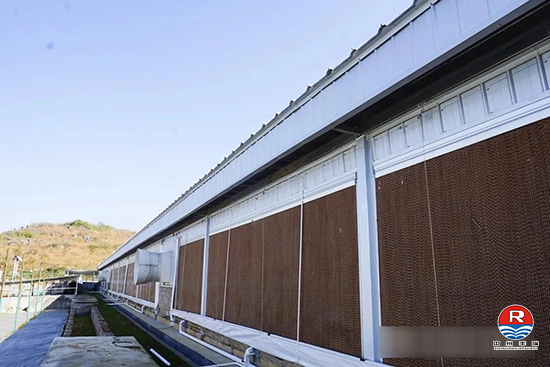

濕簾降溫系統具有綠色、安全、節能、環保、經濟節能的特點，濕簾紙配合負壓風機這種高效的降溫方式被廣泛應用于家禽養殖，畜牧業養殖，溫室種植，園藝花卉種植，工業生產等場所。尤其是在雞舍、溫室、豬場及養兔行業，并且也有學者對濕簾的實際使用效果做了相關測試研究。本文從濕簾的制冷原理出發，分析影響濕簾降溫效果的因素，包括濕簾紙自身，外界環境和濕簾系統的影響，通過對各因素的分析，可以為畜禽舍中濕簾系統的配置與使用提供參考依據。

濕簾紙的降溫制冷原理是“水蒸發吸收熱量”這一物理現象，即水在重力的作用下從上往下流，在濕簾波紋狀的纖維表面形成水膜，當快速流動的空氣穿過濕簾時水膜中的水會吸收空氣中的熱量后蒸發，水蒸發帶走大量的熱使經過濕簾的空氣溫度降低，從而達到降溫的目的。空氣的狀態變化是從高溫低濕變成低溫高濕，整個降溫過程是一個等焓降溫過程，即空氣的總焓值不變，溫度降低而濕度升高。如何在炎熱的夏天將濕簾的降溫效果最大化，需要首先分析影響其降溫效果的因素，才能進行合理的設計和使用。

降溫效率是評價濕簾降溫效果的重要指標，其計算公式如下式：

其中：η—降溫效率(%)；Tdb—降溫前空氣干球溫度(℃)；Twb—降溫前空氣濕球溫度(℃)；Ti —降溫后空氣干球溫度(℃)。

從式中可以看出，影響降溫效率的是降溫前空氣干濕球溫度，通常指的室外空氣參數。其次是降溫后的空氣干球溫度，即進入室內的冷空氣溫度，影響進入室內溫度的參數相對比較復雜，如濕簾結構，濕簾紙的配水量，水溫，過簾風速等。

01、室外空氣溫濕度與水溫

室外高溫空氣經過含水濕簾，與水發生熱濕交換，其熱量交換分為潛熱和顯熱交換，且?guī)缀跛械膿Q熱量來自于潛熱換熱。

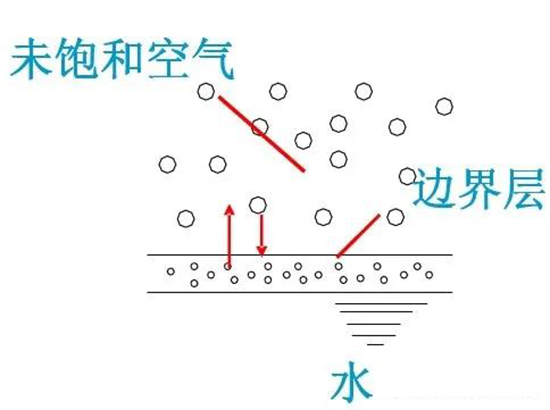

▲  圖1 空氣與濕簾水的熱濕交換

潛熱交換，水蒸發釋放氣化潛熱，由于水表面水蒸氣分壓力和空氣之間存在壓力差，在壓力的作用下產生蒸發現象，將空氣中的熱量帶走。進入濕簾紙的空氣是干燥低濕球溫度的空氣，水和空氣之間明顯存在著水分子的濃度差和動能壓力差，當風機運行時，在靜壓的作用下，水分子不斷地向空氣中蒸發，吸收高溫空氣中的熱量。水蒸發的多少與飽和水氣壓差成正相關，即空氣越干燥溫度越高，經濕簾的降溫幅度越大，效果越好。但是隨著水溫升高，蒸發會加劇，水所帶走的熱量就增多，降溫效果也就越明顯。

顯熱交換，影響顯熱交換量的因素是溫差，即主體空氣與邊界層空氣的溫度差，原則上水溫越低，與主體空氣溫差越大，熱交換量越大，空氣過濕簾后溫度降低越大。由于風量很大，濕簾表面水量少，且空氣流速快，冷水與空氣的熱交換量非常小，占空氣降溫量的很小一部分，水泵抽水溫度對空氣的降溫影響很小。喬治亞大學的Michael Czarick通過實驗方法驗證了這一點。

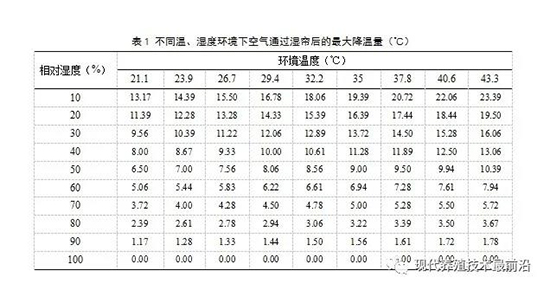

空氣經過濕簾的降溫過程是等焓降溫過程，一般情況下，通過濕簾后空氣每降低1℃，濕度將增加4%～5% 左右，具體變化量需要查焓濕圖。根據降溫原理，室外空氣經過濕簾后的變化過程為等焓過程，即沿著等焓線空氣濕度達到100%時為最大降溫程度，查焓濕圖可以得到不同溫濕度空氣經過濕簾后的最大降溫量，見表1，表中可以看出室外空氣溫濕度對降溫效果的影響很大。

2、過濕簾風速

濕簾降溫效果與水表面的蒸氣壓相關，風速越大，表面蒸氣壓越小，可以理解成表面的水蒸氣濃度比較小，水蒸發速率快，相當于風把水表面的蒸汽吹走。但是風速越大，空氣與邊界層換熱越不充分，降溫效率越差。綜合蒸發速率和換熱充分程度，濕簾整體降溫效率與過簾風速成負相關關系。

但是在保證所需風量的前提下，風速過小，需要配置的濕簾面積越大，過于占用圍護結構面積；風速過大，容易對濕簾紙壽命造成影響，并且造成較大的壓力損失。因此考慮經濟性、使用壽命和實用性等，一般紙質100 mm厚的濕簾建議過簾風速1.25 m/s，150 mm厚的濕簾建議過簾風速1.75 m/s。

03、濕簾結構

濕簾的自身結構也會影響其降溫效果，濕簾結構上的參數主要有高度H，寬度W，厚度D，濕簾紙的組合角度α，β，結構如圖2。

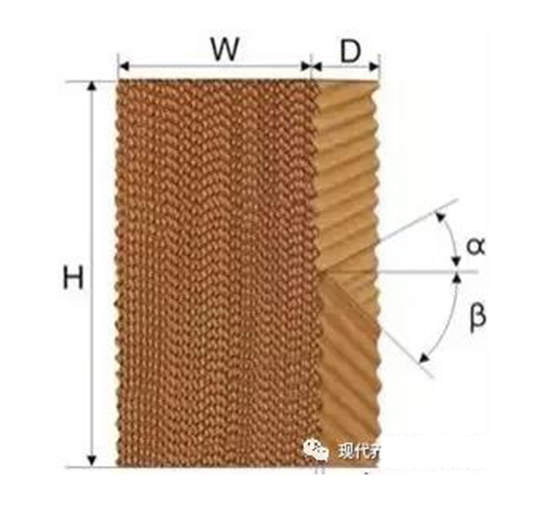

▲  圖2 濕簾結構參數

目前國內一般使用厚度D為150mm的濕簾紙，兩種型號分別為7090和7060，其組合角度分別為α45°、β45°以及α15°、β45°。組合角度的不同會影響濕簾的降溫效率及壓降，圖3中對比了兩種濕簾不同風速下的降溫效果和壓降?？梢钥闯觯S著過簾風速的增加，濕簾的降溫效率降低，而壓降增大。在同風速下，7090較7060降溫效率高，但是形成的壓降大。

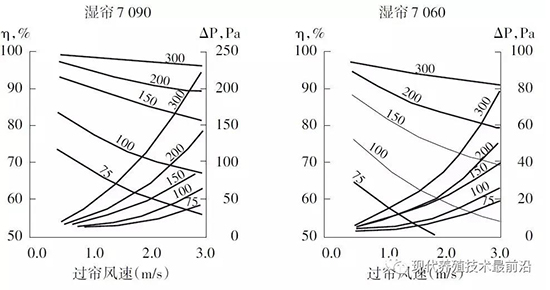

▲  圖3 濕簾7090，7060降溫效率及壓降對比

不同結構的濕簾降溫效率不同，造成的壓降也不同，負壓大小直接影響風機的工作效率，影響風機數量的配置，尤其是高密度養殖畜禽舍，縱向通風時舍內壓降很大，壓降為配置環控設備時必須考慮的因素之一。

04、濕簾循環水量

一般濕簾配水系統的設計流量根據濕簾的水平截面積確定，可按下式計算：

式中：Qp，配水系統設計流量(L/min)；ω，單位水平截面積濕簾需供水量 [L/(min·m2)]，紙質濕簾可取值65[L/(min·m2)]；W，濕簾寬度；D，濕簾厚度。

在設計水量下濕簾的降溫效率可以達到較理想的狀態，若將水量減少10%，其降溫效率不會發生明顯的變化。但若循環水量減少30%，濕簾的降溫效率將大幅度降低至50%以下。

05、結語

影響濕簾降溫效果的因素很多，除文中分析的室外空氣干濕球溫度，過簾風速，濕簾結構及循環水量外，還有濕簾紙的潔凈度等其他參數，因此還需要對濕簾進行定期維護。

濕簾系統設計不合理或使用不當不僅會降低其降溫效率，還會影響壓力損失，影響風機工作效率進而影響畜禽舍內部通風。因此在設計和使用過程中應結合畜禽舍所在地室外空氣參數，雞舍通風對負壓的要求等，設計合理的循環水量和過簾風速，最終選配最佳濕簾型號和數量，提高養殖經濟性和可靠性。
